В предыдущей статье
Картонная упаковка: базовые принципы расчета размеров ➝
мы рассмотрели основные аспекты определения габаритов упаковки, познакомились с различными типами стандартной картонной тары и обсудили, что необходимо учитывать перед началом расчетов. Если вы еще не успели ознакомиться с этой статьей, рекомендуем вам сделать это, чтобы получить общее представление.
Продолжаем нашу серию и углубляемся в расчеты размера популярного видов упаковки — обечаек.
Расчет размеров обечайки

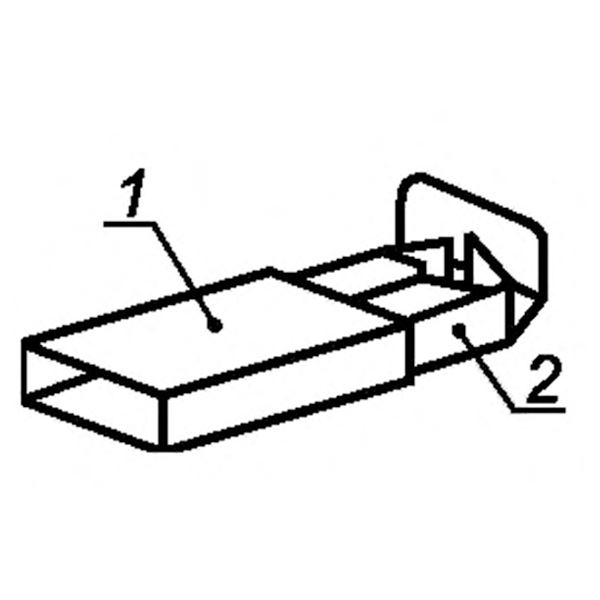

Обечайка — это простой способ брендирования и дополнительной фиксации упаковки. Она открыта с двух сторон и охватывает коробку, в которую вложен продукт или сам продукт по периметру.
Необходимые измерения коробки
Для расчета размеров обечайки необходимо точно знать внешние длину и ширину коробки или продукта. Высота коробки также важна для определения высоты обечайки. Используйте линейку или штангенциркуль для получения точных значений.

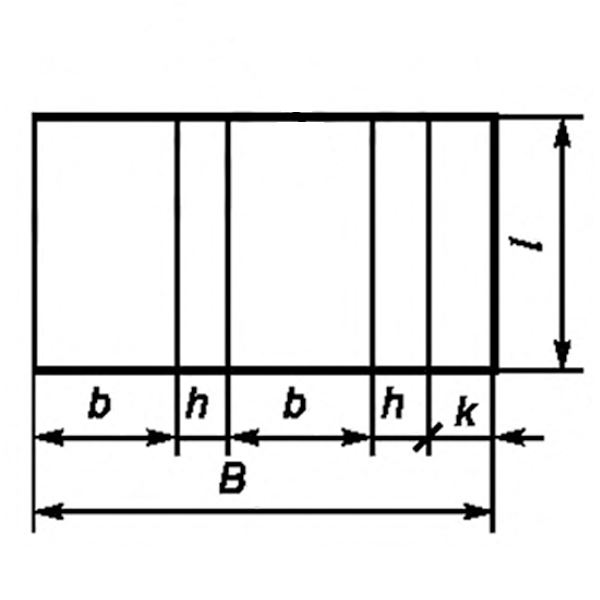

(В — ширина развертки; l — длина обечайки;
b — ширина обечайки; h — высота обечайки;
k — ширина соединительного клапана)
Расчет ширины обечайки
1. Определение обхвата коробки
Обхват коробки = (Высота коробки + Ширина коробки)*2
2. Расчет прибавки на свободное облегание
Прибавка зависит от плотности используемого картона:
- для картона плотностью 200-250 г/м² — 2-3 мм
- для картона плотностью 250-300 г/м² — 3-5 мм
- для картона плотностью более 300 г/м² — 5-6 мм
Один сгиб обычно «съедает» примерно половину толщины картона, что следует учитывать при расчетах.
3. Добавление клапана для склейки (k)
Стандартный размер клапана для обечайки составляет 12-18 мм, но может быть увеличен до 30 мм для более надежной фиксации на коробке. Также можно использовать самосборный замок (размеры зависят от конструкции замка).
4. Итоговый расчет длины обечайки (B)
Длина обечайки = Обхват коробки + Прибавка на свободное облегание + Клапан для склейки (k)
Определение длины обечайки
Длина обечайки может быть различной и зависит от вашего дизайна и желаемой степени охвата коробки. Она может быть равна длине коробки, закрывать только часть боковых стенок или быть совсем узкой полоской. Определите, какую часть коробки вы хотите закрыть обечайкой, и используйте это значение в качестве длины.
Пример расчета
Возьмем коробку с внешними размерами:
- длина: 50 мм
- ширина: 150 мм
- высота: 100 мм
Мы хотим рассчитать размеры обечайки с прибавкой на свободное облегание 5 мм и клапаном для склейки 15 мм. Предположим, мы хотим, чтобы длина обечайки составляла 40 мм.
- Обхват коробки: (100 мм + 150 мм) * 2 = 500 мм
- Прибавка на свободное облегание: 5 мм
- Клапан для склейки (k): 15 мм
- Ширина обечайки (B): 500 мм + 5 мм + 15 мм = 520 мм
- Длина обечайки (l): 40 мм
Размеры обечайки для данной коробки составят 520 мм (ширина) х 40 мм (длина).
Прототипирование обечаек
Перед заказом большого тиража обечаек, особенно если вы делаете это впервые или используете нестандартные размеры, рекомендуется прототипирование. Этот процесс позволяет проверить правильность расчетов и избежать ошибок при массовом производстве.
Этапы прототипирования
- Изготовление чертежа
Выполните чертеж обечайки по расчетам с учетом особенностей конструкции. - Выбор материала
Используйте именно тот материал (картон той же плотности и с тем же покрытием), из которого будет изготовлена финальная партия. Это важно, так как материалы с аналогичными характеристиками в спецификации на практике могут демонстрировать различные свойства при сгибании, склеивании и нагрузках, что отражается на конечном результате. - Вырезание кроя
Максимальную точность вырезания кроя по чертежу дает плоттер. Ручное вырезание обычно дает погрешности, особенно при сложной форме. - Примерка на упаковку
Наденьте прототип на реальную упаковку и оцените:- насколько легко надевается и снимается обечайка,
- правильно ли расположены все элементы дизайна,
- надежно ли держится конструкция,
- соответствуют ли фактические размеры расчетным.
- Корректировка чертежа
На основе примерки внесите необходимые корректировки в чертеж. Это может быть изменение общих размеров, положения биговок (линий сгиба) или способа фиксации. - Повторная примерка
При необходимости изготовьте новый прототип с учетом внесенных изменений и проведите повторную примерку.
Тщательно примеряйте обечайку со сложной формой или фигурными вырезами — малейшие отклонения могут повлиять на функциональность и внешний вид готового изделия.
Особенности автоматической склейки
Если обечайки не самосборные, а предполагают автоматическую склейку, то важно учитывать особенности проектирования для фальцевально-склеивающих машин.
Ограничения при автоматической склейке
Положение биговок (линий сгиба)
Следует учитывать технические ограничения на расположение биговок. Они должны находиться на определенном расстоянии друг от друга и от краев заготовки, чтобы обеспечить правильный процесс склейки.
Последовательность операций
Рекомендуется сначала детально отработать раскрой изделия с учетом всех технических требований, и только потом располагать на нем дизайн. Это помогает избежать таких проблем, как перекос или смещение элементов оформления.
Минимальные и максимальные размеры
Оборудование для автоматической склейки имеет свои ограничения по размерам обрабатываемых заготовок.
Клеевой шов
Важно правильно спроектировать клеевой шов с учетом типа используемого клея и особенностей материала. Стандартная ширина клеевого шва составляет 12-18 мм.
Важные нюансы и советы при расчете размеров обечаек
Материал
Толщина картона, из которого будут изготовлена обечайка, может незначительно влиять на плотность посадки. Более толстый картон может потребовать чуть большего запаса.
Конструкция
Если обечайка имеет сложную конструкцию с высечкой, окнами или другими элементами, убедитесь, что эти элементы не влияют на точность расчетов основных размеров.
Плотность посадки
Определите, насколько плотно обечайка должна прилегать к коробке. Слишком плотная посадка может затруднить надевание, а слишком свободная — привести к тому, что содержимое будет выпадать.
Сложные формы продукции
Особенно сложно точно рассчитать размеры обечаек для продукции на пластиковых поддонах, запечатанных термопленкой, или для продуктов, образующих «горку» над поддоном. В таких случаях обязательно требуются примерки с использованием эталонных образцов или немного более сложная конструкция, которая предусматривает регулирование размеров обечайки.
Финишное покрытие
Лакирование, ламинирование или другая финишная обработка изменяют толщину материала и его свойства при сгибании.
