Как выбрать конструкцию

Формат задаёт упаковка

А5 чаще выбирают по инерции, чем по расчёту. Требование к формату простое. Книжка должна не просто помещаться, а свободно вкладываться и извлекаться: без залома углов при укладке и без вылавливания пинцетом при вскрытии.

Отсюда появляются форматы, представленные выше в типовых вариантах:

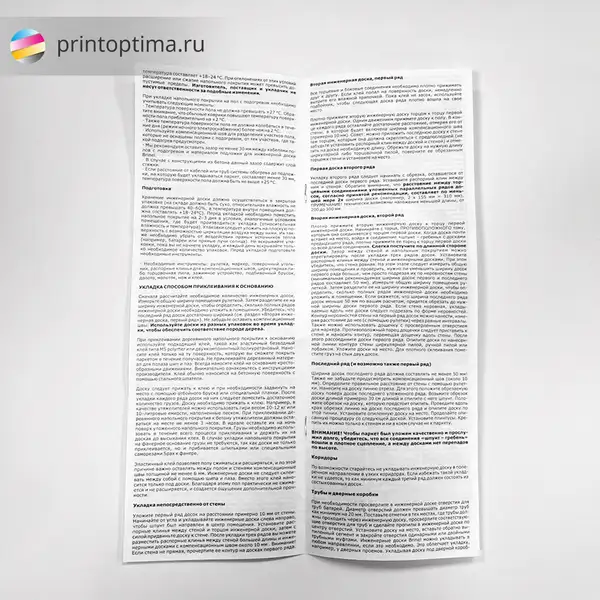

• 105×297 мм – узкая длинная книжка под плоскую коробку;

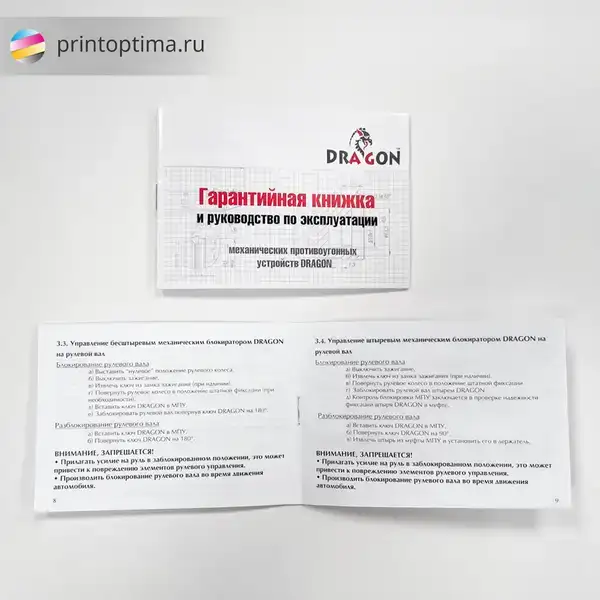

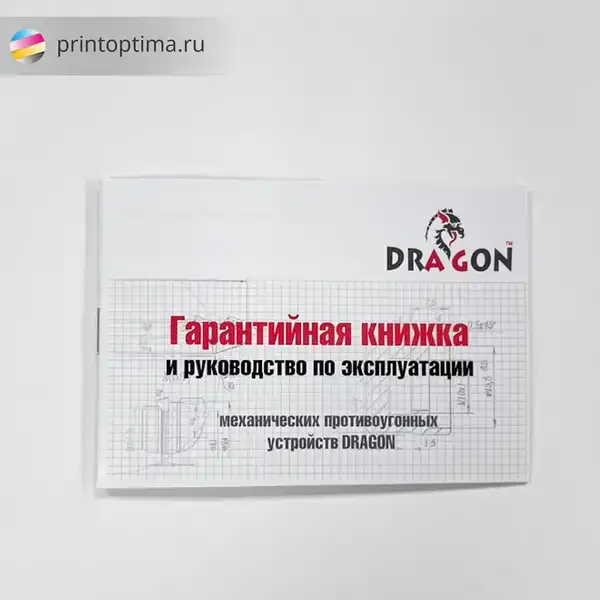

• 105×74 мм – в маленькую коробочку рядом с изделием;

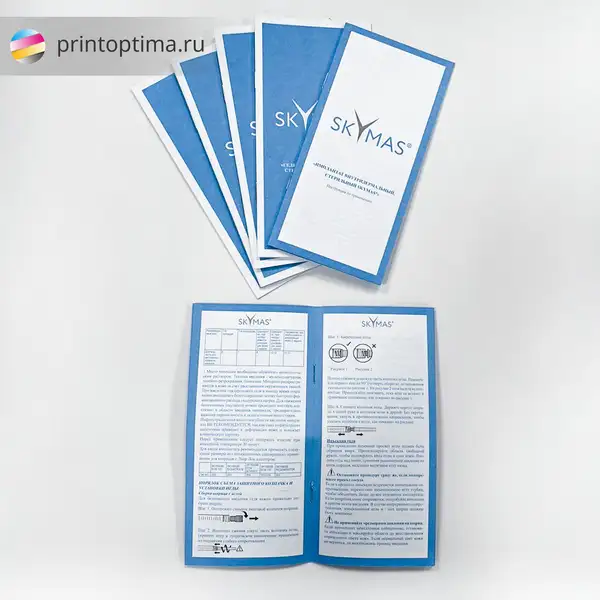

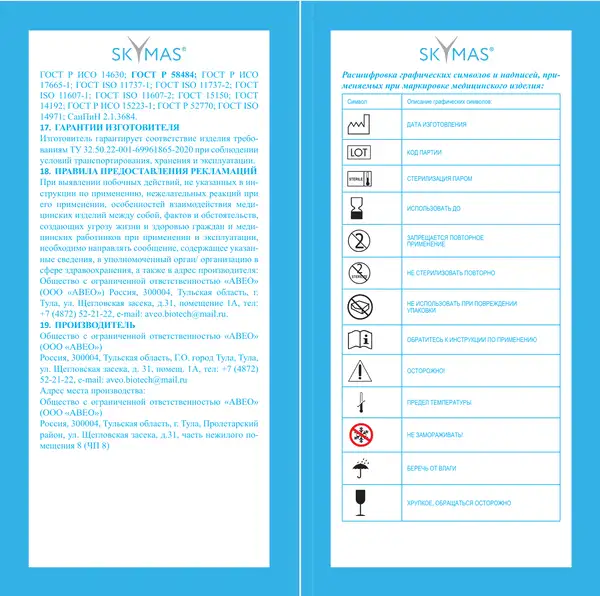

• 75×155 мм – под вытянутую упаковку.

Сам по себе нестандартный размер тираж не удорожает. Дороже становится, когда формат неудачно ложится на печатный лист и оставляет много обрези.

Отсюда рекомендация: размер, «почти» совпадающий с долей А-ряда, лучше довести до неё точно. Для упаковки разница в пару миллиметров незаметна, а на раскрое даёт экономию.

Объём кратен четырём

Один сложенный печатный лист даёт четыре полосы. Поэтому объём книжки всегда кратен четырём: 8, 12, 16, 20 и так далее.

Что это значит для вёрстки. Если текст занял 13 полос, есть варианты решения:

1. Ужать до 12 полос.
2. Растянуть до 16.
3. Отдать лишние полосы под что-то полезное.

Третий вариант обычно выигрывает. Пустая полоса в конце выглядит как недоработка. А страница «Для заметок», разворот со схемой, таблица характеристик или талон обратной связи занимают то же место и работают на документ.

Скрепление: скоба закрывает большинство задач

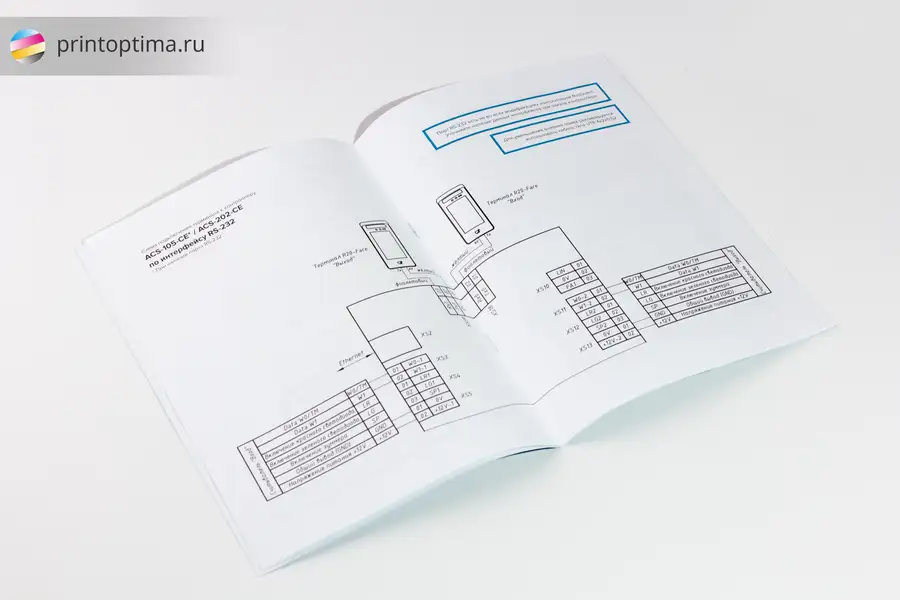

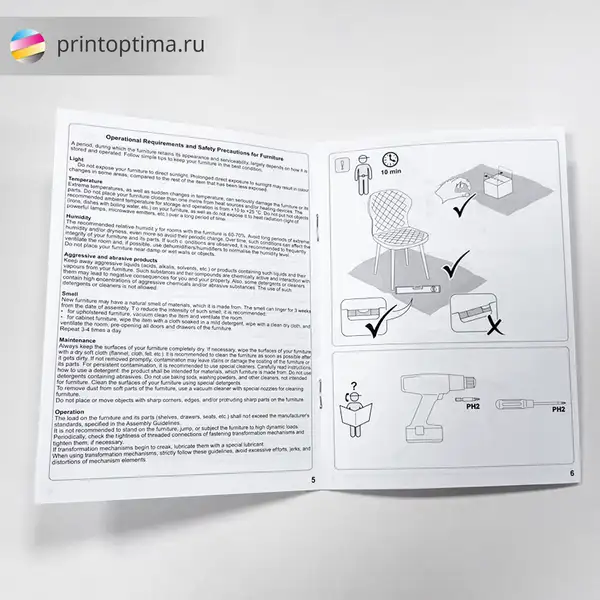

Шитьё на две скобы – стандарт категории. Причин четыре:

• надёжно держит блок от 8 полос;
• книжка раскрывается почти плоско;
• стоит дешевле остальных вариантов;
• не добавляет операций в производственный цикл.

Для документа, который читают несколько раз за срок службы товара, этого достаточно.

Другие способы скрепления мы тоже делаем. Есть ситуации, где они уместнее:

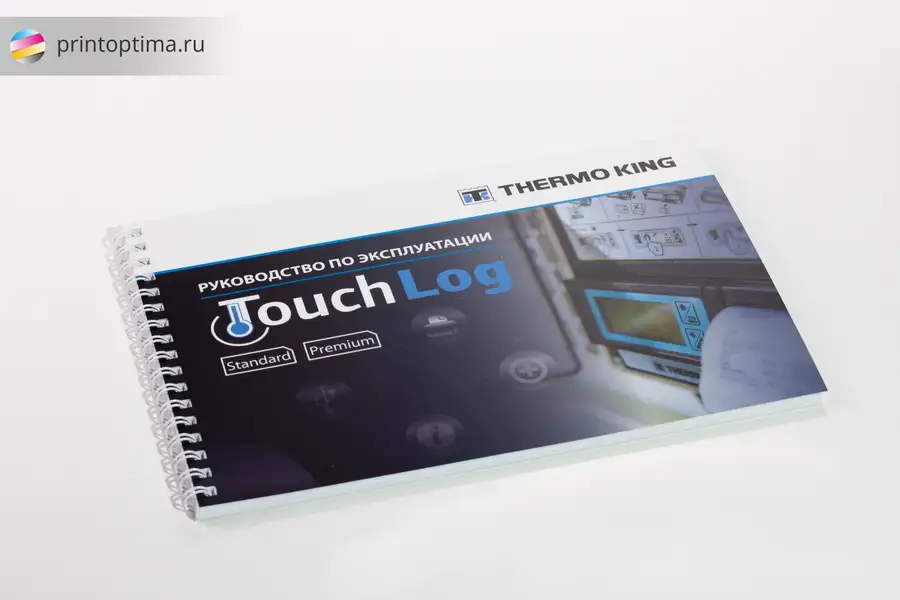

• Пружина – когда инструкцией пользуются с занятыми руками: сборка мебели, наладка оборудования, ремонт. Металлическая навивка позволяет развернуть книжку полностью, обложка к обложке: она лежит плоско, занимает вдвое меньше места и не требует придерживать страницу.

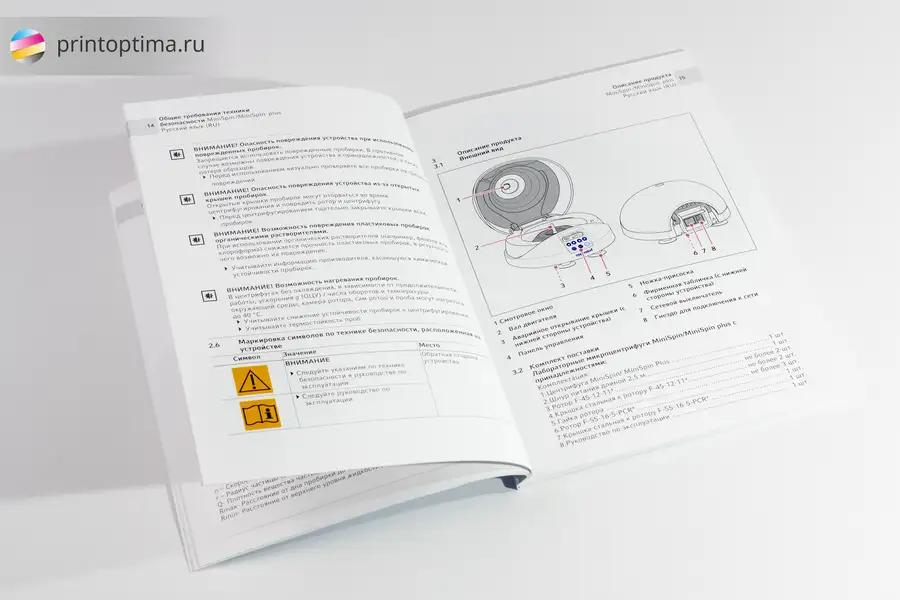

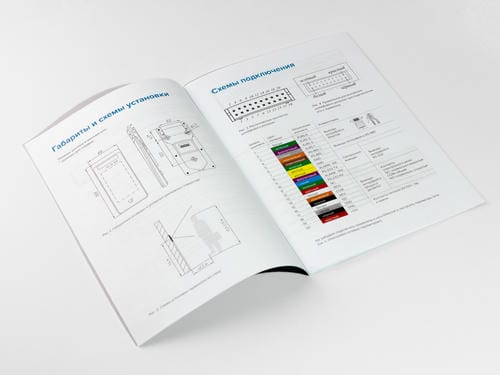

• Клеевое бесшвейное скрепление (КБС) – для объёмных руководств, где блок становится слишком толстым для скобы. Даёт ровный корешок, на котором можно напечатать название. Удобно, когда документация хранится на полке в сервисной службе.
• Шитьё нитками – когда документ рассчитан на годы активного использования: сервисные книжки, формуляры, журналы учёта обслуживания.

Все эти варианты считаются индивидуально – в типовых решениях выше их нет. Подробнее об операциях – в разделе [Брошюровочно-переплётные процессы].

Когда книжка не нужна

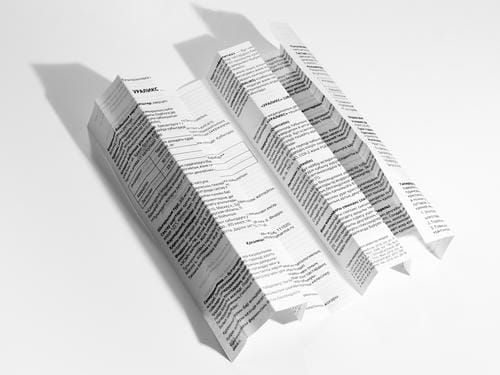

Бывает, что документ на 8 полос спокойно помещается на одном листе, сложенном в несколько сгибов. Такая инструкция дешевле в производстве, тоньше в упаковке и не требует скрепления вовсе.

Если текста немного, а коробка очень маленькая – посмотрите [Складные инструкции]. Возможно, задача решается там.

С чем приходить к менеджеру

Для расчёта нужно указать:

• внутренний размер упаковки – или размер готовой книжки, если он уже определён;
• объём текста: в полосах свёрстанного макета либо в знаках;
• предполагаемый тираж.

Если чего-то из этого ещё нет – скажите, что есть, остальное подберём вместе.

Читайте также: Типовые или индивидуальные решения – о том, когда типовой вариант экономит деньги, а когда начинает мешать задаче.

Выбор бумаги для блока и обложки

Стандартный выбор для инструкции – офсетная бумага 80 г/м² на весь блок, печать в одну краску с обеих сторон. Такая книжка дешёвая, лёгкая и полностью решает задачу, если внутри текст и штриховые схемы.

В рамках этого стандарта

• Офсетная 65 г/м² – когда текста много, а коробка маленькая. Двадцать полос на 65 г/м² заметно тоньше, чем те же двадцать на 80. Ограничение – просвечивание оборота при плотной вёрстке и крупных плашках.
• Офсетная 80 г/м² – базовый вариант. Не просвечивает при нормальной вёрстке, хорошо фальцуется, держит скобу.
• Мелованная 90–115 г/м² – когда в инструкции есть полутоновые изображения: фотографии узлов, схемы с заливками, цветовая кодировка проводов. На офсетной бумаге такие иллюстрации теряют детали – краска впитывается и растискивается.
• Мелованная глянцевая 130 г/м² – для коротких иллюстрированных руководств, где важна картинка, а объём небольшой. Блок получается плотный и хорошо держит форму в упаковке.
• Когда нужна более плотная обложка – мелованная бумага 130–170 г/м² или картон 250–300 г/м². Имеет смысл в двух случаях: книжку будут открывать регулярно или нужна цветная обложка при одноцветном блоке.

За рамками стандарта

Дизайнерская, тонированная и крафтовая бумага в инструкциях встречается редко. И почти всегда – в обложке, а не в блоке. Оправдано это для документации к дорогой технике, где сервисная книжка входит в комплект наравне с самим изделием.

Ограничение здесь одно, зато существенное – контраст. Мелкий шрифт в одну краску на тонированной или фактурной бумаге читается заметно хуже, чем на белой офсетной.

Плотность бумаги подбирается под объём блока

Чем толще блок, тем важнее не переусердствовать с плотностью. У скобы есть предел. В какой-то момент возникают сразу три проблемы:

• корешок начинает пружинить;
• книжка не хочет лежать закрытой;
• скоба перестаёт держать сгиб.

Ориентир: на бумаге 80 г/м² скоба уверенно работает до 40–48 полос. Дальше стоит переходить на клеевое скрепление или пружину.

В обратную сторону тоже есть ограничение. Слишком тонкая бумага при большом объёме даёт мягкий блок, который мнётся в упаковке при транспортировке.

Совместимость с отделкой

Отделка почти всегда касается обложки – и она задаёт требования к материалу:

• Ламинация нормально ложится на мелованную бумагу от 130 г/м². На офсетной 80 плёнка ситуацию не спасает: обложка всё равно мнётся.
• Тиснение фольгой требует плотной гладкой поверхности – мелованный картон от 250 г/м². На тонкой обложке рельеф продавливает лист насквозь и виден с изнанки.
• Выборочный УФ-лак работает только на мелованной бумаге. На офсетной он впитывается, и эффекта не даёт.

Читайте также:  Бумага или картон →
чем отличаются материалы и где проходит граница между ними.

Варианты отделки обложки и дополнительные операции

Инструкция редко нуждается в отделке. Но есть 4-5 операций, которые в этой категории действительно применяются – и каждая решает конкретную задачу, а не украшает документ.

Ламинация обложки – глянцевая или матовая плёнка. Защищает от истирания и грязных рук. Имеет смысл для документов с долгим сроком службы: сервисных книжек, руководств к инструменту, инструкций по обслуживанию оборудования. Для инструкции, которую прочитают один раз при распаковке, это лишние деньги.

Тиснение фольгой – логотип или название модели на обложке. Применяется для документации к дорогой технике, где комплект должен выглядеть цельно. Требует плотной обложки.

Перфорация – линия отрыва для гарантийного талона или контрольного корешка. Позволяет держать гарантию внутри той же книжки, а не отдельным бланком, который теряется первым.

Нумерация – сквозные номера на талонах или экземплярах. Нужна там, где ведётся учёт: гарантийное обслуживание, выдача документации под роспись, контроль тиража.

Биговка обложки – линия сгиба вдоль корешка на плотной обложке. При плотности от 200 г/м² без биговки картон ломается по сгибу с побелением на изгибе, и обложка начинает выглядеть потрёпанной с первого открытия.

Тираж и экономика

Как тираж и параметры влияют на цену

В стоимости тиража есть постоянная часть и переменная. Постоянная – это подготовка: вывод форм, приладка машины, настройка фальцовки, листоподборки и проволокошвейной линии. Она одинакова и для 500 экземпляров, и для 10 тысяч.

Способ печати – офсет или цифра – мы определяем сами, исходя из экономики заказа.

Что реально меняет цену

Три параметра, и все они в ваших руках.

• Объём блока. Цена растёт ступенями – по печатным листам, а не по одной полосе. 13 полос обойдутся как 16, поэтому лишние 3 полосы разумнее использовать, чем экономить.
• Цветность. Полноцветный блок оправдан, когда внутри фотографии и цветные схемы. Если иллюстрации штриховые, а цвет нужен только обложке – цветная обложка с одноцветным блоком заметно дешевле на средних и больших тиражах.
• Формат. Важен не сам размер, а то, как он раскладывается на печатном листе. Два близких формата могут дать разное количество экземпляров с листа – и разную цену. Если размер ещё не зафиксирован жёстко, скажите об этом менеджеру: иногда 5 миллиметров экономят несколько процентов от стоимости тиража.

Один тираж или два

Печатать 5 000 разом дешевле, чем дважды по 2 500 – подготовка к работам оплачивается один раз вместо двух.

Но документация, напечатанная впрок, может устареть после первой же смены комплектации или адреса сервисной службы – возможные изменения в содержании инструкции лучше учитывать сразу.

Обязательна ли бумажная инструкция

Часто у заказчиков возникает вопрос: нельзя ли заменить книжку QR-кодом на сайт и сэкономить на печати. Ответ зависит от того, под какой технический регламент попадает ваш товар.

Самый частый случай для нашей категории – бытовая техника и электроника, то есть продукция под ТР ТС 004/2011. Регламент требует, чтобы эксплуатационные документы выполнялись на русском языке и на бумажных носителях. Комплект на электронных носителях может быть только приложен к бумажному. Исключение сделано одно: для низковольтного оборудования не бытового назначения документы допускается выполнять только в электронном виде.

Для бытового товара это значит одно – QR-код бумагу не заменяет, а дополняет. Ссылка на онлайн-версию остаётся полезной: туда уходят подробные разделы, видеоинструкции и обновления. Но обязательный минимум сведений едет в коробке напечатанным.

Другие регламенты формулируют требования по-своему, и перечень обязательных документов у каждой продуктовой группы свой. Если вы не уверены, под какой регламент попадает товар, это вопрос к вашему органу по сертификации. Мы отвечаем за то, чтобы утверждённый комплект был напечатан и собран правильно.

Что определяет объём инструкции-книжки

Структуру эксплуатационной документации описывают ГОСТ Р 2.601-2019 и ГОСТ Р 2.610-2019, введённые в действие 1 февраля 2020 года. Они задают привычный набор документов – руководство по эксплуатации, паспорт, этикетка, формуляр – и правила их оформления.

Применение стандарта добровольное, но именно он объясняет, почему инструкция к простому прибору редко умещается в четыре полосы. Обязательные разделы – назначение, характеристики, безопасность, обслуживание, гарантия, утилизация – в сумме дают 8 полос и выше.
